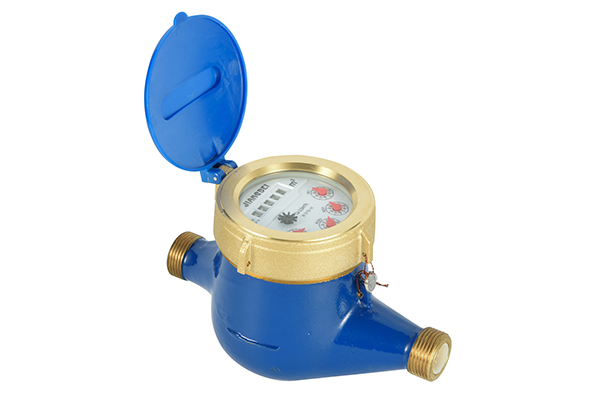

水平容積式水表

產品型號：LXH-15E~20E
精度級別：B級或C級/R160
品牌名稱：甬誠/靈泉/JIANGBEI
產品產地：浙江寧波
生產廠家：寧波市江北水表廠
詢價熱線：+86 133 3662 2678

產品詳情

一、視頻實拍

二、產品簡介

　　LXH-15E~20E系列水平容積式水表是一種小口徑規格的旋轉活塞式水表，其特點是計量等級高、小流量計量能力強、靈敏度高。國內目前主要用于流經管道內純凈水的計量。采用的是通過測量實際流量體積，積算出累計的用水流量。由于本款水表結構較復雜，成本較高且對水質要求較高，因而暫時無法在我國大范圍推廣使用。

三、產品類型

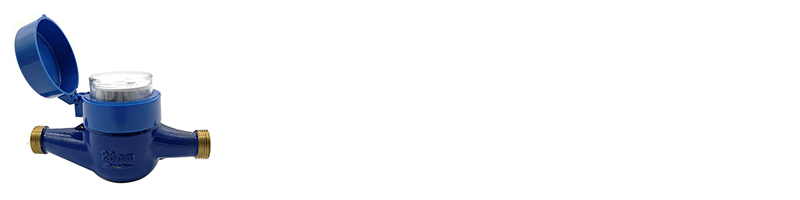

　　銅殼款

銅殼水平容積式水表

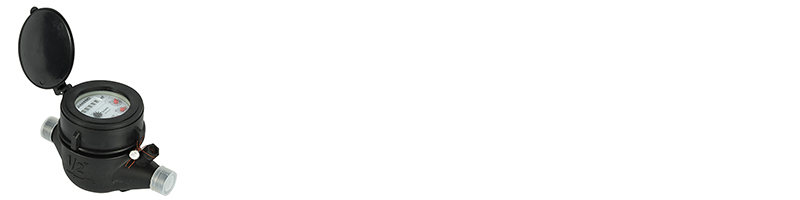

　　塑殼款

塑殼水平容積式水表

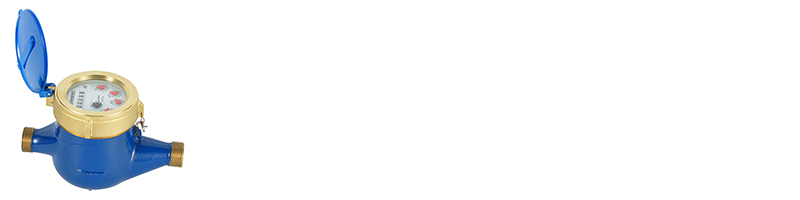

　　320度旋轉計數器款

320度旋轉計數器水平容積式水表

四、產品特點

　　1.始動流量小，靈敏度較高。

　　2.機芯由計數機構及計量機構組成，計數機構由插銷、齒輪盒及計數器組成，計量機構由計量室、活塞轉子、隔板、襯套、撥叉及蓋板組成。

　　2.計量精度高該表各項技術指標符合ISO4064 C級或D級標準或R160、R200、R315標準。

　　3.干式計數器采用真空密封，可防冷凝霧化，能長期保持讀數的清晰。

　　4.有防磁功能，可有效防止外部磁場干擾。

　　5.內置過濾網及進水口濾網。

五、流量技術參數

ISO4064:2003(老標準)技術參數表

公稱口徑	計量等級	Qmax	Qn	Qt	Qmin	最小讀數	最大讀數
		最大流量	常用流量	分界流量	最小流量
DN(mm)		m3/h		L/h		m3
15	C	3	1.5	22.5	15	0.00005	99999
	D			17.2	11.2
20	C	5	2.5	37.5	25	0.00005	99999
	D			28.7	18.7

ISO4064:2005(新標準)技術參數表

公稱口徑	計量等級	Q?	Q?	Q?	Q?	最小讀數	最大讀數
		過載流量	常用流量	分界流量	最小流量
DN(mm)		m3/h		L/h		m3
15	R160	3.125	2.5	25.00	15.625	0.00005	99999
	R200			20.00	12.5
	R315			12.70	7.94
20	R160	5	4	40.00	25	0.00005	99999
	R200			32.00	20
	R315			20.32	12.70
